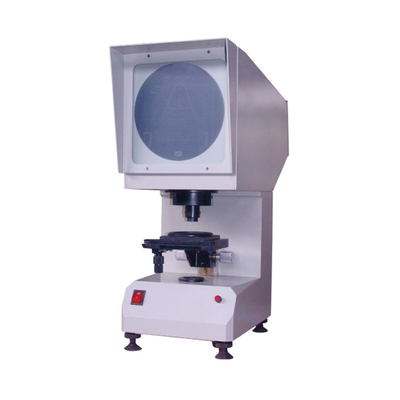

Máy chiếu U / V Notch Profile với màn hình chiếu 200 × 200mm và bàn làm việc nâng theo chiều dài ngang

Máy chiếu cảm biến mẫu tác động U / V Profile Profile Projector đo mẫu Projector

Performance Description:

ZL-2123 impact sample notch projector is a special optical instrument designed and developed by us based on the actual needs of domestic users and the requirements for impact sample notch in GB/T229-2007 "Metal Shabi Pendulum Impact Test Method" for Metal Shabi Pendulum Impact Testing MethodThiết bị này sử dụng phương pháp chiếu quang học để phóng to và chiếu đường viền của mẫu tác động đo được V hoặc U hình notch trên màn hình chiếu,và so sánh nó với sơ đồ mẫu tiêu chuẩn của mẫu va chạm V và U hình notch trên màn hình chiếu để xác định xem các mẫu va chạm được phát hiện notch là đủ điều kiệnƯu điểm của nó là hoạt động đơn giản, kiểm tra trực quan và hiệu quả cao.

Các chỉ số kỹ thuật chính:

1- Chiều kính màn hình chiếu: 200×200mm

2. Kích thước bàn làm việc:Kích thước bàn làm việc vuông: 110 × 125mm,Đường kính bàn làm việc vuông: 90mm,Đường kính bàn làm việc: 70mm

3- Đường đi bàn làm việc: chiều dọc: ±10mm, chiều ngang: ±10mm,Đưa lên: ±12mm

4Phạm vi xoay của bàn làm việc: 0° 360°

5- Tăng kích thước bằng thiết bị: 50X

Tăng kính ống kính: 2.5X

Tăng độ phóng đại đối tượng chiếu: 20x

6Nguồn ánh sáng (đèn tungsten halogen): 12V 100W

7Nguồn cung cấp điện: 220V 50Hz

8- Kích thước: 515×224×603mm

9Trọng lượng: 20kg

Cấu hình thiết bị chính

Đơn vị chính của máy chiếu - một đơn vị

Các nút điều chỉnh cơ sở - bốn miếng

Cáp điện - một miếng

Đèn halogen - hai mảnh

Bảng kính phẳng - một miếng
