Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Máy chiếu đo mẫu máy chiếu dọc | Kích thước bảng kim loại (mm): | 340 × 152 |
|---|---|---|---|
| Kích thước bàn kính (mm): | 196 × 96 | X đột quỵ (mm): | 150 |
| Y đột quỵ (mm): | 50 | Z đột quỵ (mm): | 100 (bao gồm tập trung) |
| Đo độ chính xác: | 3+L/200 | X 、 Y Độ phân giải hiển thị: | 0,0005mm |
| Làm nổi bật: | Máy chiếu mẫu đứng,Máy chiếu đo lường,Máy chiếu đo video |
||

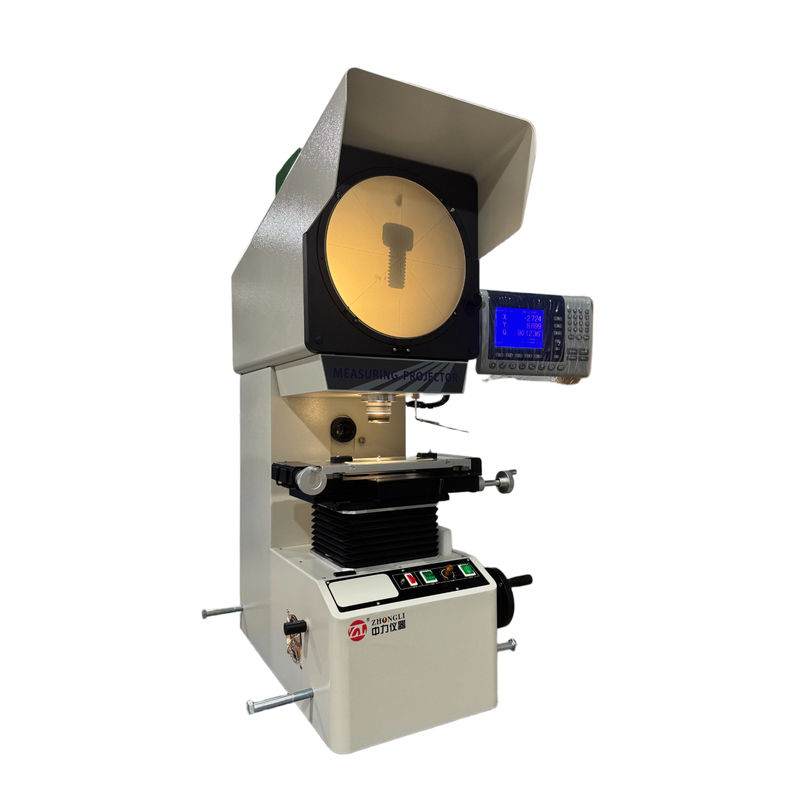

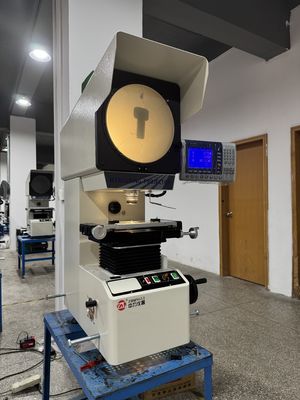

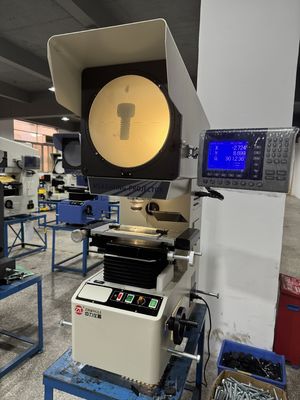

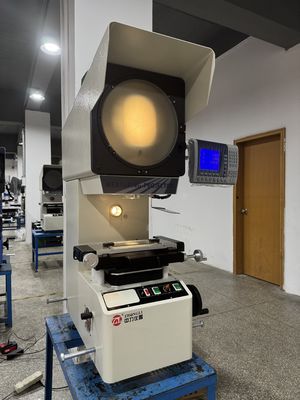

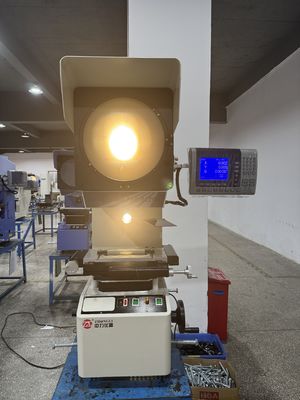

Máy chiếu dọc Máy chiếu đo mẫu
>>>Điều này là một máy chiếu dọc được phát triển bởi công ty của chúng tôi, có các đặc điểm sau:
Máy chiếu đo kỹ thuật số dòng ZL-1500 là một dụng cụ đo chính xác, hiệu quả cao tích hợp quang học, cơ học và điện tử.Nó được sử dụng rộng rãi trong các ngành như máy móc, dụng cụ, điện tử và công nghiệp nhẹ; cũng như tại các trường đại học, viện nghiên cứu và các bộ phận hiệu chuẩn đo lường.
Thiết bị này có thể đo hiệu quả các kích thước đường viền và hình dạng bề mặt của các mảnh công việc có hình dạng phức tạp khác nhau, chẳng hạn như mẫu, các bộ phận dán, cam, sợi, bánh răng,và máy cắt mài hình thành.

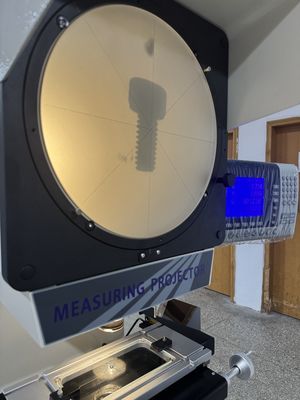

Hệ thống quang học của sản phẩm này là chất lượng cao, với hình ảnh ống kính mục tiêu rõ ràng và phóng to chính xác..08%; lỗi chỉ số đo tọa độ có thể đạt đến (3 + L/200) μm. Nó được trang bị một máy in thu nhỏ chuyên dụng và công tắc chân, làm cho đầu ra dữ liệu và lấy mẫu rất thuận tiện.Hình ảnh phần làm việc có thể là một hình ảnh tích cực hoặc một hình ảnh đảo ngược.
Công cụ này có thể kiểm tra hiệu quả đường viền và hình dạng bề mặt của các mảnh phức tạp khác nhau, chẳng hạn như mẫu, các bộ phận đóng dấu, cam, vít, bánh răng, hình thành máy cắt xay, và các công cụ khác,dụng cụ cắt, phụ tùng, thiết bị đầu cuối, đồng hồ, và kim cương.
Nó có một loạt các ứng dụng và được sử dụng rộng rãi trong các ngành công nghiệp như máy móc, khuôn, dụng cụ, điện tử và công nghiệp nhẹ.Nó là một thiết bị hiệu chuẩn đo không thể thiếu cho các phòng thí nghiệm đo lường và xưởng sản xuất.
Độ chính xác đo bằng thiết bị: (3 + L/200) μm
X, Y tọa độ hiển thị kỹ thuật số: 0,0005 mm
Hệ thống xử lý dữ liệu: Hệ thống xử lý dữ liệu đa chức năng DP100, với màn hình hiển thị đầy đủ tiếng Trung Quốc, có khả năng lấy mẫu nhiều điểm, quay tọa độ, điểm, đường, khoảng cách và góc phát hiện,Khả năng đầu ra dữ liệu RS-232, và hiển thị đồ họa đo.
Sự nâng trục Z của máy chiếu này sử dụng phương pháp truyền đường ray, tăng cường sự ổn định và độ bền của cơ thể máy.Máy chiếu tạo ra hình ảnh rõ ràng với tỷ lệ phóng to chính xác.
ZL-1509 Các thông số kỹ thuật:
| Tên | Dữ liệu | Nhận xét |
| Kích thước bàn kim loại ((MM) | 340×152 | |
| Kích thước bàn thủy tinh ((MM) | 196×96 | |
| X Stroke ((MM)) | 150 | |
| Y Stroke ((MM)) | 50 | |
| Z Stroke ((MM)) | 100 (bao gồm tập trung) | |
| Độ chính xác đo | 3+L/200 | |
| X, Y hiển thị độ phân giải | 0.0005mm |
