BS 6387 IEC60331 BS8491 Máy kiểm tra chống cháy dây và cáp

BS 6387 IEC60331 BS8491 Máy kiểm tra chống cháy dây và cáp

Sợi và dây cáp lửa Máy kiểm tra chống cháy (công cụ kiểm tra chống cháy):

Tuân thủ các tiêu chuẩn:

Tuân thủ tiêu chuẩn cáp chống cháy của AnhBS 6387-2013"Điều chuẩn cho các yêu cầu về hiệu suất của cáp để duy trì tính toàn vẹn của mạch trong điều kiện cháy";

Cũng phù hợp vớiIEC60331, BS8491

Phù hợp với tiêu chuẩn BS 8491-2008 "Phương pháp đánh giá tính toàn vẹn chống cháy của dây cáp điện đường kính lớn được sử dụng làm thành phần của hệ thống kiểm soát khói và nhiệt và các hệ thống an toàn cháy cụ thể khác".

GB/T19216.11-2003/IEC60331-11:1999 "Kiểm tra tính toàn vẹn đường dây cho cáp và cáp quang trong điều kiện cháy Phần 11: Thiết bị thử nghiệm - Cung cấp lửa duy nhất với nhiệt độ lửa không dưới 750 °C";

Hoàn toàn phù hợp với GB/T19216.21-2003/IEC60331-21.1999 "Kiểm tra tính toàn vẹn đường dây cho cáp và cáp quang trong điều kiện cháy Phần 21: Thủ tục và yêu cầu thử nghiệm - Điện áp định số 0,6/1.0 KV và dưới cáp";

GB/T19216.23-2003/IEC60331-23:1999 "Kiểm tra tính toàn vẹn đường dây cho cáp và cáp quang trong điều kiện bốc cháy Phần 23: Thủ tục và yêu cầu thử nghiệm - Cáp dữ liệu";

Tiêu chuẩn thử nghiệm GB/T19216.25-2003/IEC60331-25:1999 "Kiểm tra tính toàn vẹn đường dây cho cáp và cáp quang trong điều kiện bốc cháy Phần 25: Thủ tục và yêu cầu thử nghiệm - Cáp quang";

Cũng phù hợp với tiêu chuẩn GB/T 19666-2019 "Các quy tắc chung về dây và cáp chống cháy và chống cháy";

Các thông số chính (đặc điểm chống cháy):

Trạm thử nghiệm:1 trạm, mỗi lần kiểm tra một mẫu.

Kích thước sản phẩm thử nghiệm:chiều dài> 1200mm.

Nỗ lực mẫu L Máy này có tổng cộng 3 vòng hỗ trợ dây. Trong quá trình thử nghiệm, mẫu được đặt trên vòng hỗ trợ dây và được kẹp bằng hai thiết bị thử nghiệm.Nó phù hợp để kiểm tra xem cáp hoặc cáp quang có duy trì tính toàn vẹn của đường dây khi ngọn lửa không dưới 750 °C.

Blowtorch:Venturi của công ty tự làm khí propane hỗn hợp thổi 500mm dài.

Nhiệt độ lửa:450° ∼950° điều chỉnh.

Khí đốt:Propane với độ tinh khiết 98% (được khách hàng chuẩn bị).

Khí hỗ trợ đốt:Không khí nén. (Áp suất không khí phải đạt hơn 10Mb) do khách hàng cung cấp.

Hệ thống cảm biến nhiệt độ:Thermopole loại K thép không gỉ nhập khẩu (vật liệu có độ bền nhiệt độ hơn 1100 °).

Dòng không khí:20-200l/phút.

Dòng khí propan:2.5-25L/min.

Thiết bị bắt lửa:Bắt lửa tự động.

Máy này được trang bị một hệ thống xả mạnh mẽ. Khi hoàn thành thử nghiệm, quạt xả mạnh có thể xả khí thải ra khỏi hộp trong một thời gian ngắn.

Chassis sử dụng cấu trúc phân vùng hai lớp, với bông cách nhiệt cao nhồi ở giữa, làm giảm hiệu quả nhiệt độ của bức tường bên ngoài trong quá trình thử nghiệm < 45 °

Yêu cầu nguồn điện:AC380 (± 10%) V/50HZ.

Phạm vi biến động điện áp cho phép: 380V±10%.

Phạm vi dao động tần số cho phép: 50HZ±1%.

Năng lượng vận hành máy:1KW.

Hệ thống xả được đặt ở phía trên của khung xe, có thể xả khí thải hiệu quả và nhanh chóng.Có một số lối vào không khí ở phía dưới để đảm bảo hàm lượng oxy trong hộp trong quá trình thử nghiệm, làm cho kết quả thử nghiệm chính xác hơn.

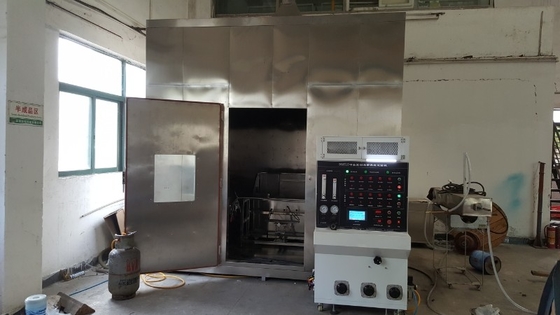

Một cánh cửa được lắp đặt ở phía trước, và một cửa sổ thủy tinh được trang bị trên cửa, do đó tình hình thử nghiệm có thể được quan sát bất cứ lúc nào.Cửa được đóng để ngăn chặn các chất độc hại do đốt thải gây ô nhiễm không khí trong nhà.

Hệ thống đo nhiệt độ: 2 nhiệt cặp loại K được lắp đặt ở hai bên trái và phải 70mm trên lò sưởi, và hai đầu nhiệt cặp cách nhau 250mm.

Các thành phần, vật liệu và chức năng:

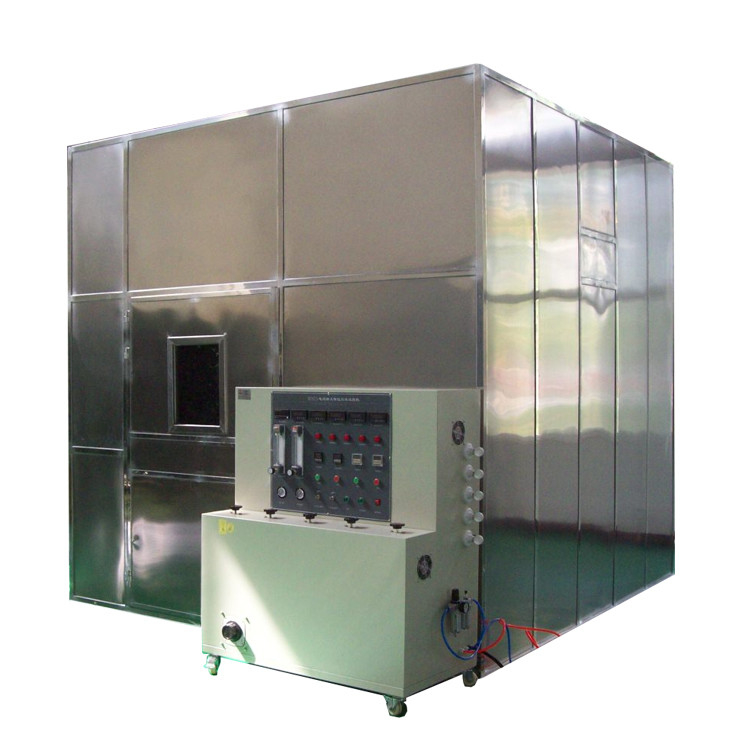

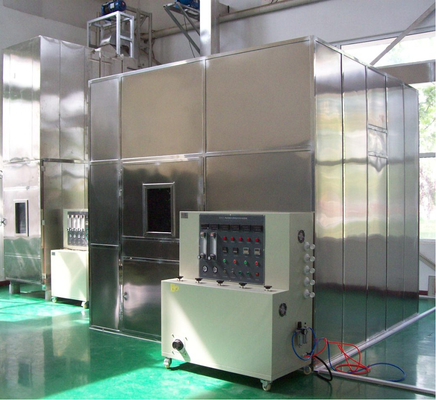

Phòng đốt: Kích thước bên trong: 3M × 3M × 3M, tổng cộng 27 mét khối. (Khách hàng có thể chuẩn bị của riêng họ hoặc chúng tôi có thể làm một hộp thép không gỉ)

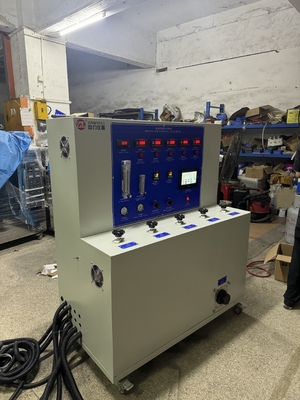

Hộp điều khiển:Hộp điều khiển được làm bằng tấm thép không gỉ, được xử lý bởi công cụ máy CNC, và có hình dạng cung đẹp.

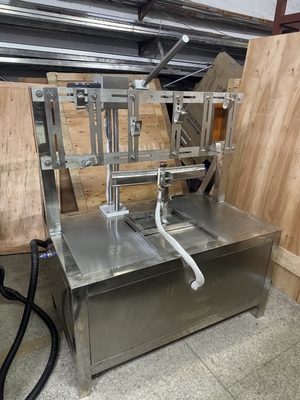

Thiết bị đốt cháy:Thiết bị này bao gồm 30*30 hồ sơ nhôm, nhẹ, đẹp, dễ di chuyển và làm sạch.

Hệ thống điều khiển:

Hệ thống điều khiển rơle được áp dụng, và tất cả các thành phần điện tử là các thương hiệu hàng đầu trong nước, có thể đảm bảo hiệu suất và độ chính xác phát hiện của máy tốt hơn.

Thiết bị phát hiện liên tục: Trong quá trình thử nghiệm, dòng điện được truyền qua tất cả các lõi của cáp,và ba bộ biến áp đơn pha có công suất đủ để duy trì dòng chảy rò rỉ tối đa cho phép là 3A dưới điện áp thử nghiệmMột bóng đèn được kết nối với mỗi dây lõi ở đầu kia của cáp, và một dòng gần 0,25A được tải tại điện áp định số của cáp.Khi mẫu bị kết nối ngắn / bị hỏng trong quá trình thử nghiệm, một tín hiệu là đầu ra.

Thiết bị có các thiết bị bảo vệ an toàn sau đây: điện quá tải, bảo vệ mạch ngắn, bảo vệ mạch điều khiển quá tải.

Điều kiện môi trường:

Đất bằng phẳng, thông gió tốt và không chứa khí dễ cháy, nổ, ăn mòn và bụi.

Không có nguồn bức xạ điện từ mạnh ở gần đó.

Có không gian bảo trì thích hợp xung quanh thiết bị.

Nhiệt độ:5°C-30°C

Áp suất không khí:86 ‰ 106kpa.

Địa điểm lắp đặt của người sử dụng được yêu cầu để cấu hình các công tắc không khí và nguồn của

dung lượng tương ứng cho thiết bị, và công tắc này phải độc lập và dành riêng cho thiết bị này.

Khi thiết bị không hoạt động, nhiệt độ xung quanh nên được giữ trong phạm vi +0 ~ 45 °C và thiết bị đốt rung nên được đặt bên ngoài hộp đốt
