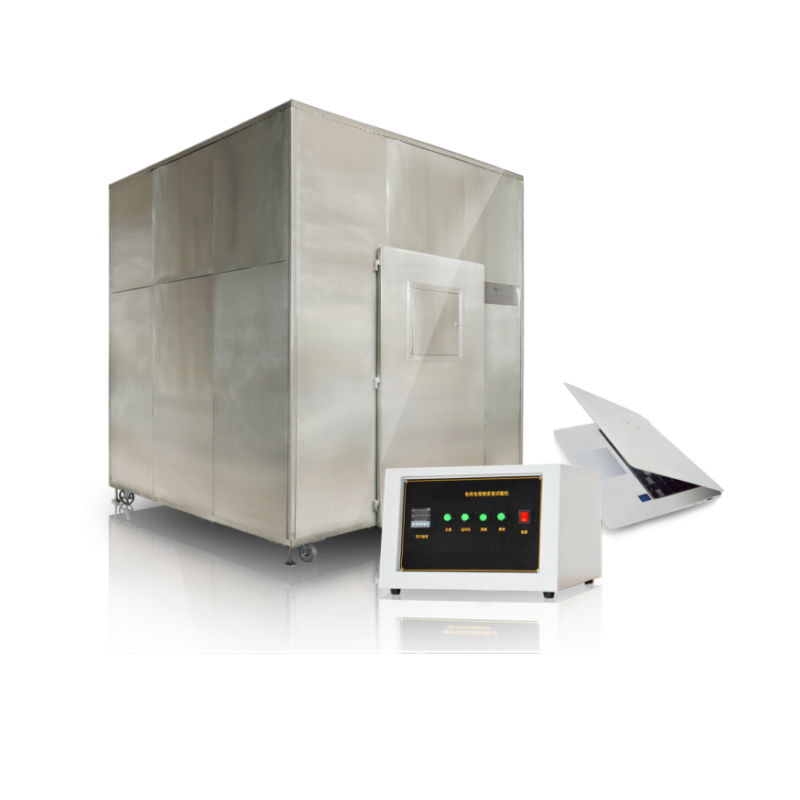

Máy thử mật độ khói của dây và cáp ASTM E622 IEC61034

Máy thử mật độ khói của dây và cáp ASTM E622 IEC61034

1Phạm vi áp dụng:

Nó được sử dụng để xác định nồng độ khói phát ra khi cáp và cáp quang bị đốt trong điều kiện cụ thể.

2Đáp ứng tiêu chuẩn:

Phù hợp với GB/T17651.1?? 2-1998 và IEC61034-1:1997, IEC61034-2:1997 "Định độ mật độ khói của cáp và cáp quang đốt trong điều kiện cụ thể".

3Các đặc điểm chính:

3.1 Máy thử nghiệm này được thiết kế theo Phần 1 (cỗ máy thử nghiệm) và Phần 2 (Các thủ tục và yêu cầu thử nghiệm) của tiêu chuẩn GB/T17651.1~2-1998,ánh sáng mật độ khói của cáp hoặc cáp quang cháy trong điều kiện cụ thể Hệ thống đo bao gồm một nguồn ánh sángÁnh sáng được tạo ra bởi nguồn ánh sáng đi qua phòng thí nghiệm mật độ khói 3m × 3m × 3m và tạo thành một chùm tia đồng đều có đường kính 1.5m±0.1m trên tường đối diện với nguồn ánh sáng.Khi có một lượng khói lớn được tạo ra trong buồng đốt do đốt dây cáp hoặc dây cáp quang học, khói hấp thụ một phần của quang điện, và cường độ của chùm chiếu đến pin quang điện silicon bị suy yếu.

3.2 Thiết bị này liên quan đến kiến thức chuyên môn về cơ học, quang học và điện tử.hiệu suất ổn định và dễ vận hànhNó có một giao diện hoạt động Windows XP, phong cách LabVIEW, và một cơ chế bảo mật hoàn hảo.Kết quả đo được hiển thị trong thời gian thực và đường cong hoàn hảo được vẽ năng độngDữ liệu có thể được lưu vĩnh viễn, gọi lại và in ra, và báo cáo có thể được in trực tiếp.

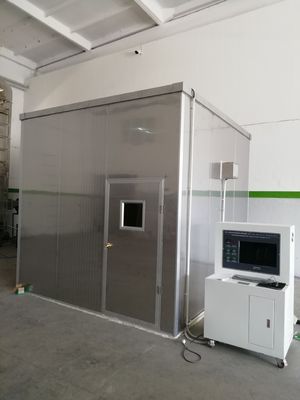

4.Phòng đốt:

4.1 Sử dụng thép không gỉ SUS304 với độ dày 1,5 mm để được cố định trên chân ngang vuông để tạo thành toàn bộ buồng đốt khối.

4.2 Kích thước bên trong: L3000*W3000*H3000 ((mm)

4.3 Cấu trúc: Có một cửa sổ quan sát bằng kính ở phía trước, và một cửa sổ niêm phong trong suốt trên tường đối diện ở cả hai bên, kích thước là: 100mmx100mm,để chùm ánh sáng của thiết bị quang đo ngang đi qua, và chiều cao của trung tâm của cửa sổ niêm phong từ mặt đất là 2150mm. Có một số lỗ thông gió ở phía dưới, các lỗ thông gió là 100x500mm (50 cm vuông)

4.4 Mặt trên được trang bị quạt ống xả.

5Hệ thống đo quang học:

5.1 Nguồn ánh sáng: Đèn halogen thạch anh nhập khẩu, công suất danh nghĩa: 100W; Điện áp danh nghĩa: 12V Độ chính xác: ±0,01V; Dòng lượng ánh sáng danh nghĩa: 2000~3000Lm, Nhiệt độ màu danh nghĩa: 2800K~3200K,đáp ứng các yêu cầu của GB/T17651.15.2, Cung cấp 15 nguồn ánh sáng dự phòng.

5.2 Máy thu: Nó là pin quang điện silicon, tín hiệu được khuếch đại bởi thẻ bảng và đầu vào máy tính thông qua thẻ bảng I/O, đáp ứng các yêu cầu của GB/T17651.1, và phản ứng quang phổ phù hợp với máy đo ánh sáng của Ủy ban Ánh sáng Quốc tế (CIE).

5.3 Cài đặt: Cài đặt ở một đầu của một đường ống có chiều dài 150, và đầu kia là một cửa sổ chống bụi.

5.3 Độ truyền ánh sáng 0% có nghĩa là không có ánh sáng đi qua và độ truyền ánh sáng 100% hoàn toàn không bị cản trở.

5.4 Phạm vi truyền đo (0 ‰ 100) %;

6Nguồn lửa tiêu chuẩn:

6.1 Nguồn cháy là cấu hình rượu 1.0L: 90% ethanol, 4% methanol, 6% nước

6.2 Bảng rượu (đầu cháy): độ dày thép không gỉ 1,0 mm, bề mặt dưới: 210x110mm, bề mặt trên: 240x140mm, chiều cao 80mm;

6.3 Vị trí lắp đặt: Khoảng cách giữa khay rượu và mặt đất là 100 mm, để không khí có thể lưu thông.

7.Sự pha trộn của khói:

Sử dụng quạt bàn để phân phối khói đồng đều trong buồng đốt. Chiều cao của trục quạt là 250mm từ mặt đất, tường là 500mm, và khối lượng không khí là 7 mét khối mỗi phút.Không khí được thổi theo chiều ngang bởi một quạt trong quá trình thử nghiệm.

8.Thử nghiệm trống:

Mục đích là điều chỉnh nhiệt độ trong buồng đốt để đạt đến nhiệt độ được chỉ định và đốt đèn rượu để làm cho nhiệt độ của buồng đốt đạt: 25±5 °C.

9Thiết bị đo nhiệt độ:

Một cảm biến nhiệt độ được lắp đặt trên bề mặt bên trong của cửa ở độ cao 1,5m từ mặt đất và 0,5m từ tường.

10. Phù hợp với thử nghiệm đốt được phê duyệt trong phần 10 của GB/T17651.1-1999.

11Phần điều khiển:

11.1 Sử dụng các bảng chính xác cao và tất cả các thành phần chất lượng cao được sử dụng để đảm bảo hoạt động chất lượng cao, tốc độ cao của hệ thống và tính chất tiên tiến.Các quy trình thử nghiệm của nhập khẩu cao độ chính xác bảng + PID phương pháp kiểm soát tự động là tiên tiến nhất, an toàn nhất, đáng tin cậy nhất và thuận tiện nhất phương pháp điều khiển. nhận ra kiểm soát phát hiện tự động, tự động hoàn thành công việc phát hiện, giao diện hiển thị thân thiện và thân thiện,làm cho việc phát hiện nhanh hơn và chính xác hơn. Máy tính chủ được thiết kế với phần mềm cấu hình, có thể tự động tạo các đường cong kiểm soát nhiệt độ và báo cáo đầu ra.

11.2 có những lợi thế của cấu trúc hợp lý, hiệu suất ổn định, hoạt động dễ dàng, v.v. Nó áp dụng giao diện hoạt động Windows XP, phong cách LabVIEW và cơ chế bảo mật hoàn hảo.Kết quả đo được hiển thị trong thời gian thực và đường cong hoàn hảo được vẽ năng động, và dữ liệu có thể được lưu vĩnh viễn, gọi lại và in ra.

11.3 Máy tính: một máy tính xách tay công nghiệp chuyên dụng

11.4 một bộ phần mềm, nâng cấp miễn phí suốt đời.

12Điều kiện sử dụng môi trường:
