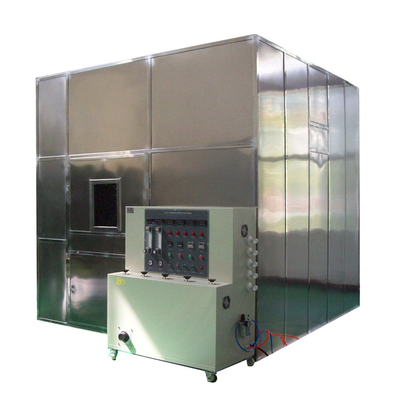

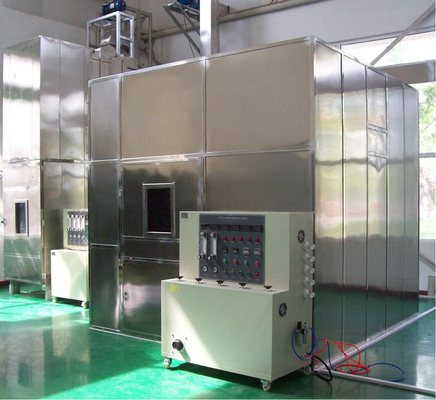

IEC 60331 BS 6387 BS 8491 Kiểm tra tính toàn vẹn mạch cáp dây cho thử nghiệm cáp đa lõi Thiết bị thử nghiệm chống cháy

Thiết bị kiểm tra tính toàn vẹn mạch cáp dây IEC 60331 BS 6387 BS 8491 để kiểm tra cáp đa lõi, thiết bị thử nghiệm khả năng chống cháy

Thông số kỹ thuật:

1. Thử nghiệm khả năng chống cháy:(Bàn thử nghiệm khả năng chống cháy bao gồm các bộ phận sau)

1.1 Hệ thống đỡ cáp

1.2 Thiết bị phát hiện liên tục

1.3 Nguồn nhiệt

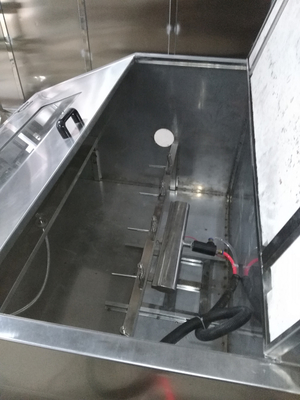

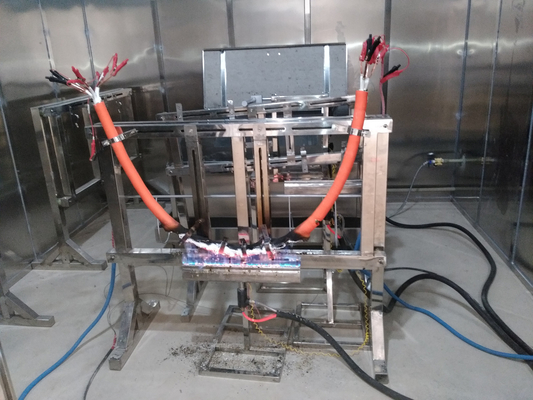

Hệ thống đỡ cáp: Cáp được kẹp theo chiều ngang ở cả hai đầu vỏ cáp bằng kẹp. Phần giữa của cáp được cố định bằng hai vòng kim loại (cách nhau 300mm), và các vòng kim loại được nối đất với các bộ phận kim loại khác của thiết bị. Đối với cáp không bọc thép có đường kính nhỏ hơn 10mm, hoặc một số loại cáp khác bị dịch chuyển đáng kể trong quá trình thử nghiệm, có 3 vòng kim loại, mỗi vòng được cố định cách vòng kim loại ban đầu khoảng 150mm.

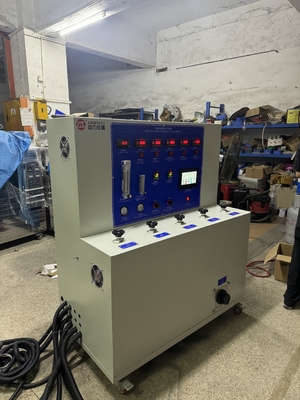

Thiết bị phát hiện liên tục: Trong quá trình thử nghiệm, dòng điện được truyền qua tất cả các lõi của cáp, một máy biến áp hình sao ba pha hoặc ba máy biến áp một pha (hoặc một máy biến áp một pha nếu thử nghiệm là cáp một lõi), và nó có đủ công suất để duy trì dòng rò tối đa cho phép là 3A dưới điện áp thử nghiệm. Ở đầu kia của cáp, mỗi lõi được kết nối với một bóng đèn và một dòng điện gần 0,25A được tải ở điện áp định mức của cáp.

1.3.1 Nhiệt là một ống đốt khí dài 610mmvới khí mê-tan cưỡng bức và ngọn lửa dày đặc.

1.3.2 Đo nhiệt độ:Một nhiệt kế bọc thép đường kính 2mm được đặt gần cửa hút gió, song song với đầu đốt 75mm phía trên

1.3.3 Nhiệt độ và thời gian ngọn lửa thử nghiệm:(xem BS6387

mức độ cháy)

A 650℃± 40℃ -3 giờ

B 750℃± 40℃ -3 giờ

C 950℃± 40℃ -3 giờ

S 950℃± 40℃ -20 phút

1.3.4 Mẫu:Mẫu là một đoạn sản phẩm hoàn thiện, không nhỏ hơn 1200mm, với 100mm vỏ và lớp phủ được loại bỏ ở cả hai đầu. Các dây ở cả hai đầu cáp phải được kết nối theo kết nối điện.

2. Thử nghiệm khả năng chịu nước và chống cháy: bao gồm các bộ phận sau

2.1 Hệ thống đỡ cáp

2.2 Thiết bị phát hiện liên tục

2.3 Nguồn nhiệt

Hệ thống đỡ cáp: Cáp được kết nối với một giá đỡ kim loại bao gồm hai tấm thép rộng 25mm, và giá đỡ được cố định bằng một kẹp kim loại với khoảng cách 200mm. Cáp được kết nối với giá đỡ và tất cả các khung kim loại đều được nối đất.

Thiết bị phát hiện liên tục: Trong quá trình thử nghiệm, dòng điện được truyền qua tất cả các lõi của cáp, ba máy biến áp một pha và có đủ công suất để duy trì dòng rò tối đa cho phép là 3A dưới điện áp thử nghiệm. Ở đầu kia của cáp, mỗi dây lõi được kết nối với một bóng đèn và một dòng điện gần 0,25A được tải ở điện áp định mức của cáp.

2.3.1 Nhiệt:Một đầu đốt dạng dải dài 400mm và có thể đốt cháy mẫu cáp dài 400mm. Cụm đầu đốt có thể được điều chỉnh để tạo ra ngọn lửa sáng với nhiệt độ 650℃ ± 40℃.

2.3.2 Đo nhiệt độ:Một nhiệt kế bọc thép đường kính 2mm được đặt trên bề mặt dưới của cáp

2.3.3 Nhiệt độ ngọn lửa thử nghiệm:650℃± 40℃

2.3.4 Phun nước:Một vòi phun được lắp đặt trên giá đỡ thử nghiệm, ở giữa đầu đốt. Áp suất nước là 250KPa đến 350KPa và 0,25 lít trên mét vuông đến 0,30 lít trên mét vuông nước được phun gần mẫu. Tỷ lệ này cần được đo bằng khay thu, có đủ độ sâu để làm cho trục dài của nó song song với trục của cáp và đặt ở trung tâm. Khay này rộng khoảng 100mm và dài 400mm (thiết bị được hiển thị trong hình dưới đây).
