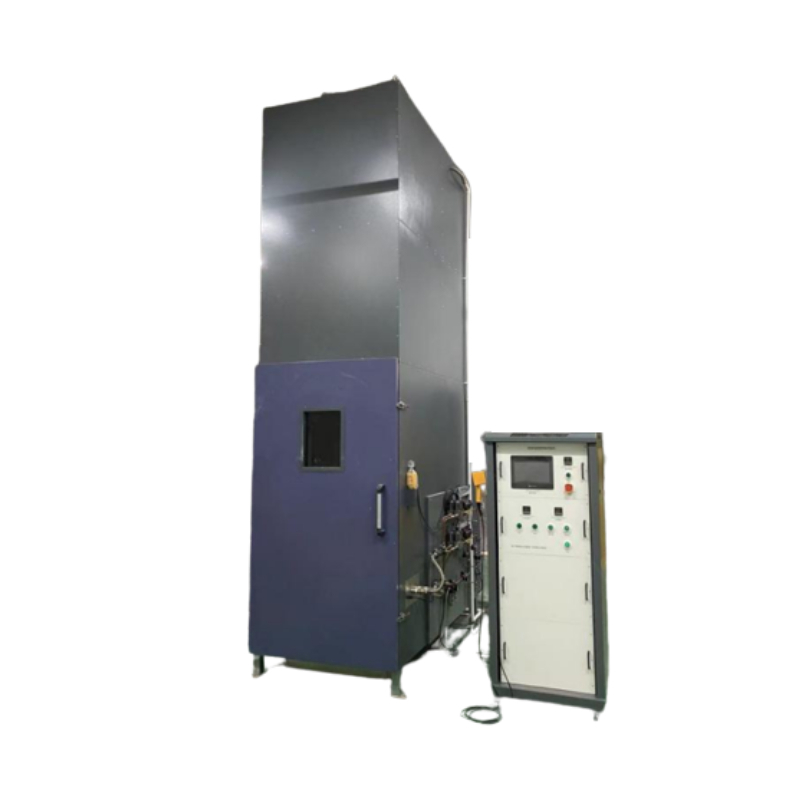

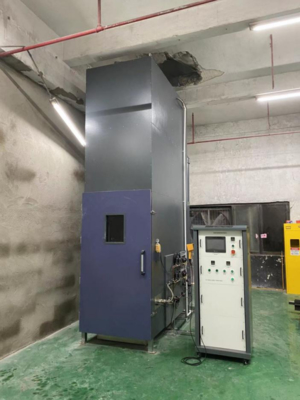

IEC 60332 Buồng kiểm tra đốt cháy và dây cáp

Buồng thử nghiệm cháy dây và cáp bó IEC 60332

1. Phạm vi ứng dụng:

1.1 Thích hợp để đánh giá và xác định khả năng ức chế lan truyền ngọn lửa theo chiều dọc của dây và cáp bó hoặc cáp quang được lắp đặt theo chiều dọc trong các điều kiện quy định.

2. Đáp ứng tiêu chuẩn:

2.1 Tuân thủ GB/T18380.31-2008, IEC60332-3-10-2000 "Thử nghiệm cháy cáp và cáp quang Phần 31: Thiết bị thử nghiệm lan truyền theo chiều dọc của dây và cáp bó được lắp đặt theo chiều dọc";

2.2 Tuân thủ GB/T18380.32-2008/IEC60332-3-21:2000 "Cáp và cáp quang trong điều kiện ngọn lửa - Phần 32: Thử nghiệm lan truyền ngọn lửa theo chiều dọc của dây và cáp bó được lắp đặt theo chiều dọc Loại A F/R";

2.3 Tuân thủ GB/T18380.33-2008/IEC60332-3-22:2000 "Thử nghiệm cháy cáp và cáp quang Phần 33: Thử nghiệm lan truyền ngọn lửa theo chiều dọc của dây và cáp bó được lắp đặt theo chiều dọc Loại A";

2.4 Tuân thủ GB/T18380.35-2008/IEC60332-3-24:2000 "Thử nghiệm cháy cáp và cáp quang Phần 35: Thử nghiệm lan truyền ngọn lửa theo chiều dọc của dây và cáp bó được lắp đặt theo chiều dọc Loại C";

2.5 Tuân thủ GB/T18380.36-2008/IEC60332-3-25: 2000 "Thử nghiệm cháy cáp và cáp quang Phần 36: Thử nghiệm lan truyền ngọn lửa dây và cáp bó được lắp đặt theo chiều dọc Loại D";

3. Thông số chính:

3.1 Cấu tạo của thiết bị:

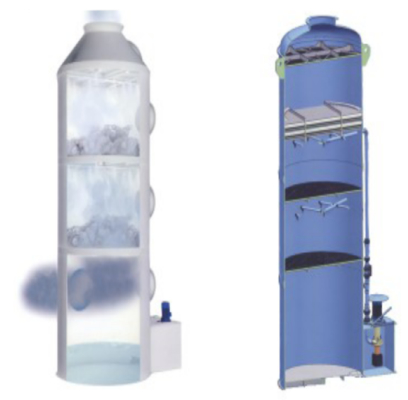

Máy được chia thành ba phần: hộp đốt, hộp điều khiển điện, hộp lọc phun.

3.1.1 Cửa xả của hộp đốt nằm ở trên cùng của khung, có thể xả khí thải hiệu quả với tốc độ đồng đều và có một số lỗ hút gió ở phía dưới để đảm bảo hàm lượng oxy trong hộp trong quá trình thử nghiệm.

3.1.2 Có một thiết bị phun nước trên đỉnh của hộp đốt. Khi mẫu cháy trong một thời gian quy định (1H), có thể bật nguồn để dập tắt ngọn lửa.

3.1.3 Một cửa được lắp đặt ở mặt trước của hộp đốt và có một cửa sổ kính cường lực chịu nhiệt độ cao trên cửa, có thể quan sát tình hình thử nghiệm trong nhà bất cứ lúc nào.

3.2 Buồng thử nghiệm:

Hộp tự đứng với chiều rộng (1000±100) mm, chiều sâu (2000±100) mm và chiều cao (4000±100) mm. Mặt trước và mặt sau và cả hai bên của hộp thử nghiệm được lấp đầy bằng len khoáng cách nhiệt với "sợi cách nhiệt mullite" (vật liệu trong nước và độ kín lấp đầy hạn chế, không thể đảm bảo điều kiện truyền 0,7W.m-2.K-1), hộp bên trong dày 1,5mm, thép không gỉ 304#, hộp bên ngoài có thể được phun tĩnh điện bằng tấm thép theo nhu cầu của khách hàng;

3.2.1 Một thiết bị cặp nhiệt điện được lắp đặt trên thành bên trong của hộp để xác nhận nhiệt độ bên trong của hộp trước khi thử nghiệm;

3.2.2 Chụp hút khói được lắp đặt trực tiếp phía trên cửa xả khói của buồng đốt, cao hơn cửa xả khói của buồng đốt 200mm~400mm, cạnh dài nhất song song với cạnh dài nhất của cửa xả khói và kích thước tối thiểu của bề mặt đáy là 1500mm x 1000mm.

3.2.3 Vách ngăn trộn không khí và khói: Có một buồng thu khói được nối với ống xả khói phía trên chụp hút khói. Để trộn đều không khí trong chụp hút khói với khói, một vách ngăn trộn không khí và khói.

3.2.4 Thiết bị xả khói: tất cả khí tạo ra trong quá trình thử nghiệm được xả qua ống xả. Trong điều kiện áp suất bình thường và 25°C, công suất xả khói của hệ thống lớn hơn 1m3/s

3.2.5 Cơ chế kết thúc thử nghiệm: Nếu mẫu không tự dập tắt sau khi dừng lửa trong một giờ, hãy sử dụng vòi phun thủ công để dừng cháy

3.2.6 Thiết bị làm sạch: được trang bị súng phun nước áp lực cao để tạo điều kiện làm sạch trong buồng đốt sau khi thử nghiệm.
