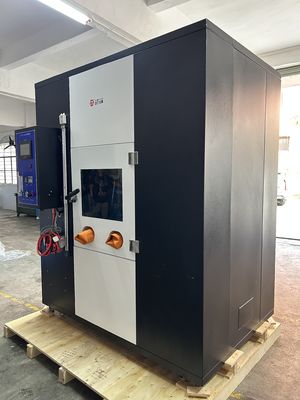

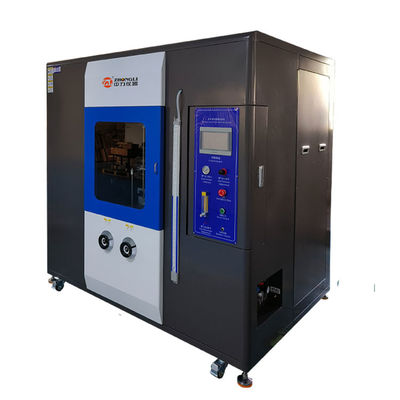

Thử nghiệm ngọn lửa VW-1 cho cáp Thử nghiệm đốt cháy mẫu ngang FT2 UL1581 Máy thử đốt dây và cáp đơn

Tóm tắt sản phẩm:

Máy chống cháy cáp và dây đáp ứng các yêu cầu của UL1581-2001, phần 1060 (kiểm tra đốt thẳng đứng và FT1), 1061 (kiểm tra đốt cáp), 1080 (kiểm tra đốt VW-1), 1090 (kiểm tra đốt của

dây điện của thiết bị điện) và 1100 (Mẫu thử nghiệm định hướng theo chiều ngang / kiểm tra đốt FT2)

Thiết bị cấu tạo:

Máy kiểm tra + hệ thống điều khiển + hệ thống điều khiển đốt mở rộng độ chính xác cao + kiểm tra nhiệt độ

hệ thống + thiết bị kiểm tra và đồ gá kiểm tra + không khí đốt và hệ thống điều khiển dòng chảy)

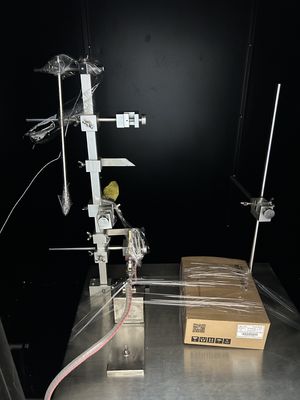

Đồ gá kiểm tra:

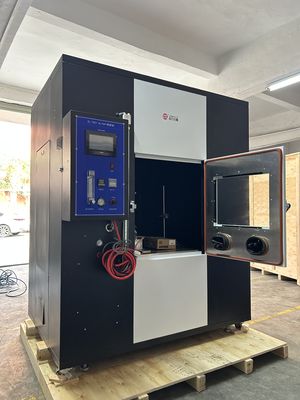

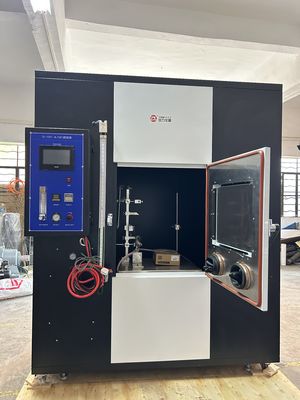

Buồng thử nghiệm:

A,buồng này được làm bằng thép không gỉ, có đặc điểm là vẻ ngoài đẹp mắt và không gỉ ăn mòn.

B,Hệ thống thông gió và thải khói ở trên cùng của buồng, do đó khí thải sẽ thoát ra khỏi buồng sau khi hoàn thành thử nghiệm (giá này sẽ không bao gồm chi phí thêm môi trườngxử lý hệ thống theo yêu cầu môi trường.

C,Cửa kính thép được đặt ở mặt trước của buồng để thuận tiện cho việc quan sát tình hình thử nghiệm.

D,Bảng điều khiển vận hành được đặt ở bên phải của cửa quan sát để thuận tiện cho việc quan sát tình hình thử nghiệm.

E,thông số kỹ thuật buồng thử nghiệm:200X120X200(CM),dung tích:4.8m3

Hệ thống điều khiển:

(1)màn hình cảm ứng thông minh + điều khiển PLCtthời gian kiểm tra, tần số kiểm tra và thời gian mở rộng có thể được thiết lập và ghi lại bằng màn hình cảm ứng. Nó có đặc điểm là kết quả kiểm tra thông minh cao, thao tác kiểu menu, trực quan đơn giản và chính xác

(2)mô hình điều khiển rơ le thời gian:Thời gian kiểm tra, tần số kiểm tra và thời gian mở rộng được điều khiển bằng rơ le truyền thống để đảm bảo độ chính xác của thử nghiệm kết quả. (thời gian đốt 0~999.9S, thời gian dừng đốt: 0~99.9s tần số đốt: 1~9999 thời gian mở rộng 0~999.9S)

Hệ thống điều khiển mở rộng:

Hệ thống điều khiển đốt mở rộng độ chính xác cao(hệ thống điều khiển bằng hình ảnh),tự động ghi lại thời gian dừng đốt và không ghi thủ công để giảm dung sai thử nghiệm.

Hệ thống kiểm tra nhiệt độ:

(1)Cảm biến nhiệt(ống đồng và cặp nhiệt điện)--Kết cấu ống bằng đồng kim loại có độ dẫn điện, ngọn lửa 20mm cho ống 1,75 g, ngọn lửa 125mm cho ống 10 g.

(2)Cặp nhiệt điện loại K với ống thép không gỉ đường kính 0,5mm làm lớp phủ.

(3)Danh sách nhiệt độ PID thông minh phù hợp với cặp nhiệt điện loại K, chỉ báo có thể lớn hơn 1000℃.

Hệ thống điều khiển không khí đốt và luồng không khí:

A,không khí đốt:metan(độ tinh khiết 98%,chứng nhận của nhà cung cấp, số nhiệt là 998BTU

(Anh nhiệt đơn vị)/khối chân.37,1 trên mét khối mega joule(cung cấp cho bản thân).

B,hệ thống điều khiển đốt:

(1)chính bao gồm: đồng hồ đo lưu lượng,van giảm áp

(2)Đồng hồ đo lưu lượng:sửa đổi theo tiêu chí D3195 với đồng hồ đo lưu lượng có độ chính xác ít nhất là 2%. Thang đo lưu lượng là 1000ml/phút.

(3)Van giảm áp đốt:1 EA, luồng không khí có thể chuyển sang 10 pound/inch khối.
